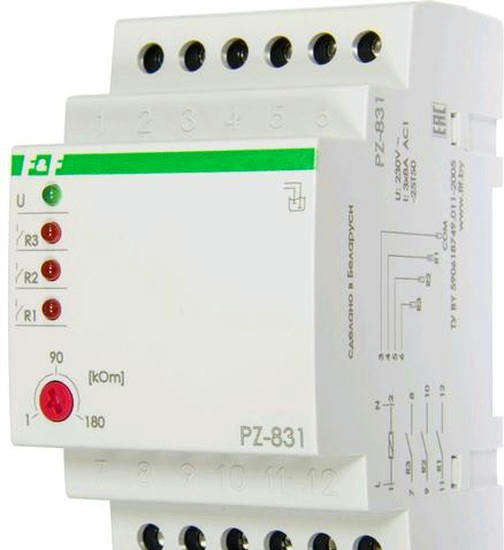

Реле контроля уровня жидкости PZ-831 трехуровневый ЕВРОАВТОМАТИКА

Назначение
Автомат PZ-831 предназначен для контроля и поддержания заданного уровня токопроводящих жидкостей в резервуарах, бассейнах, водонапорных башнях и т.п. и управления электродвигателями насосных установок. Автомат контролирует наличие жидкости на трех уровнях. Автоматы не используются для контроля дистиллированной воды, бензина, масла, керосина, этиленгликоля, сжиженного газа.
Принцип работы
Работа реле основана на измерении сопротивления электропрово- дящих жидкостей между общим зондом (СОМ) и зондами 3 уровней (R1, R2, R3). При соединении жидкостью общего зонда с любым из оставшихся зондов происходит переключение соответствующего вы- ходного реле. Например, если расположить зонды трёх уровней (R1, R2, R3) на различной высоте относительно дна резервуара (как на диаграм- ме), каждое из выходных реле будет сигнализировать о достижении жидкостью соответствующего уровня (этим сигналом можно включать какое-то дополнительное оборудование). Если же расположить зонды 3 уровней (R1, R2, R3) в 3 различных резервуарах, то можно независимо фиксировать достижение определённого уровня жидкости в каждом из них. При этом необходимо в каждом из резервуаров установить по отдельному общему зонду (СОМ) и соединить их с клеммой 3 реле.
