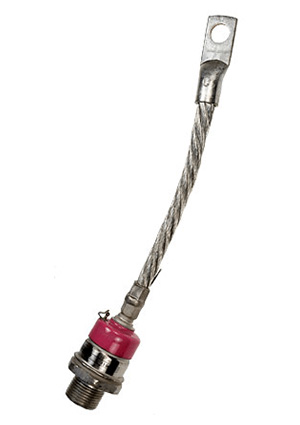

Тиристор Т161-200-15 Тиристор

2800,00

Описание

Характеристики

Тиристор Т161-200-15 низкочастотный штыревого исполнения, разработан для промышленного применения, классы 1-18.

Предназначен для работы в преобразовательных устройствах, в цепях постоянного и переменного тока различных силовых установок частотой до 500Гц, а также в полупроводниковых преобразователях электроэнергии.

Области применения тиристора Т161-200:

Зарядные устройства.

Преобразователи.

Источники питания.

Средства управления станками.

Сварочное оборудование.

Управление двигателями.

Схемы освещения.

Выпускаются в металлокерамическом корпусе ST6(«ST» означает «stud thyristor» — штыревой тиристор) с гибкими выводами и прижимными контактами.

Максимально допустимый средний прямой ток в открытом состоянии — 200 А

Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение — 1500 В

Охлаждение воздушное естественное или принудительное.

Обозначение типономинала и полярность выводов приводятся на корпусе.

Габаритные размеры:

общая длина — 240 мм

длина шпильки — 16 мм

резьба — М20

Масса тиристора не более 250 г.

Рекомендуемый охладитель- ОР171-80, ОР371-80, О171, О271, О371.

Структура условного обозначения:

Т161-200-15

Т — тиристор;

1 — порядковый номер модификации конструкции;

6 — обозначение диаметра корпуса;

1 — обозначение конструктивного исполнения корпуса;

200 — максимально допустимый средний ток в открытом состоянии, А;

15 — класс по повторяющемуся напряжению, В.
